关于新兴存储技术，这里有你不知路的诸多知识

颁布功夫：2021-06-23 | 观光：4446

内容提要：当下，新兴存储技术越来越受到业界的瞩目，如PCM、MRAM、ReRAM、FRAM等存储器已经蛰伏待机了几十年，以追求适合其自身特点的利用机遇，今天看来它们的机遇真的到来了。

当下，新兴存储技术越来越受到业界的瞩目，如PCM、MRAM、ReRAM、FRAM等存储器已经蛰伏待机了几十年，以追求适合其自身特点的利用机遇，今天看来它们的机遇真的到来了。

现实上，在以上提到的几种存储类型中，有一些已经批量出产了，且这些芯片也带来了较好的销售收入。随着先进的逻辑处置造程节点驱动复杂的处置器和ASIC选取新兴的、拥有悠久存储能力的技术，市场有望出现显著转变。与此同时，业界大佬英特尔已起头积极推广其新的3D XPoint存储器，用作高级推算的非易失性内存。SNIA（Storage Networking Industry Association）、JEDEC和其他尺度组织，以及Linux社区和重要软件公司在致力成立必要的尺度和生态系统，以支持这些新存储技术的悠久性发展。

本文将从多个角度审视新兴存储器技术，并预测这些技术若何扭转芯片市场。

新兴存储技术存在的必要性

业界存在着这样一个疑难：既然基于硅的存储技术一向是优选规划，为什么还要去钻研非硅基存储器呢？有扭转的必要吗？

其实，这个问题并不难回覆。

硅存储器技术得益于它们始终选取与出产CMOS逻辑芯片险些一样的工艺技术，能够利用存储器和逻辑工艺共同开发的优势。现实上，在20世纪80年代中期之前，逻辑和存储造程是一样的。直到那时，存储市场才变得足够大（超过50亿美元/年），它能够支持任何额表的造程工艺开发。

即便如此，存储芯片的造程工艺和逻辑造程一向没有大的区别，存储器和逻辑芯片之间的这种协同作用可持续降低造程工艺的开发成本。

险些所有新兴存储器技术都使用了未用于逻辑造程的新资料，因而它们不会从这种协同作用中受益。与硅相比，这些新资料并未得到很好的理解，而不足理解会导致产量问题。

那今，为什么新兴存储技术会在短功夫内获得急剧发展呢？

思考到NAND闪存演进到3D的原因是平面浮动栅极（NAND和NOR闪存的根基位单元）不能缩幼到低于15nm。这是所有NAND闪存造作商将平面技术转换为3D的重要原因。

眼下，半导体行业最先进的逻辑工艺已经微缩到10nm以下，此刻，台积电已经起头量产7nm芯片了�；谡庑┞呒斐坦ひ展菇ǖ腟oC将通过蕴含固件的非易失性存储器受益，但存储器必要在15nm工艺上天生。选取7nm逻辑造程和15nm闪存的芯片，可能不如使用15nm工艺的逻辑和存储器芯片。从这个角度来看，似乎不成预防线必要一些新技术来使非易失性存储器持续随逻辑芯片同步发展。

若是为逻辑芯片开发新的存储技术，那么开发的工艺技术能够利用于独立的存储器芯片，并且成本极度适中。这意味着分立式新兴存储芯片市场也可能有大发展。但是，这种情况下还有其他成分在起作用，具体内容下文会有介绍。

人们已经破费了相当大的致力来开发新的存储器，以便一旦突破其在15nm处的扩大限度，就取代NAND。然而，NAND闪存开发商却通过转向3D来设法找到解决问题的步骤，这使得新技术很难在短功夫内攻克NAND市场。因而，新兴存储器公司已经转移了他们确把稳力，寄但愿于即将出现的DRAM扩大，可能是由于其造程微缩到10nm以下，将为他们的技术启发一个沉要的市场。这的确可能产生，DRAM开发人员暗示，他们依然有很多蹊径能够进一步扩大，而不必要MRAM等新兴的存储技术。

从今天的角度来看，新兴存储器技术可能首先作为逻辑SoC的嵌入式存储器，一部门先实现大批量出产，随后演进成为分立存储器市场的沉要组成部门。

位选择器

在介绍和界说所有新兴存储技术之前，我们必要先相识一下位选择器（bit selectors）这个概想，原因是要用位选择器来确定能够获得多幼的位单元，这是新存储技术总成本的一个极度沉要的考量成分和组成部门。成本极度沉要，由于没有系统设计人员会使用过于昂贵的组件。

或许您从未听说过选择器，其实它并不复杂，下面具体诠释一下。

存储芯片中的每个位单元都必要一个选择器，它将位单元的内容路由到总线上，通过总线衔接芯片的引脚，允许读取或写入。位单元技术决定着选择器的类型：SRAM使用两个晶体管，DRAM使用一个晶体管，闪存将晶体管与位单元衔接起来，以便晶体管存储该位并进行选择操作。

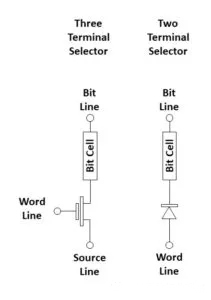

新兴存储技术使用的选择器比当今当先的存储技术所需的单一好多，它们能够使用双端选择器或三端选择器，电路如下图所示，能够看到两者之间没有太大区别。在这两种情况下，选择器通过用晶体管将其关关来节造通过位单元的电流，或者当电流通过二极管回转时将其关关。


下面介绍一下选择器的根基道理。

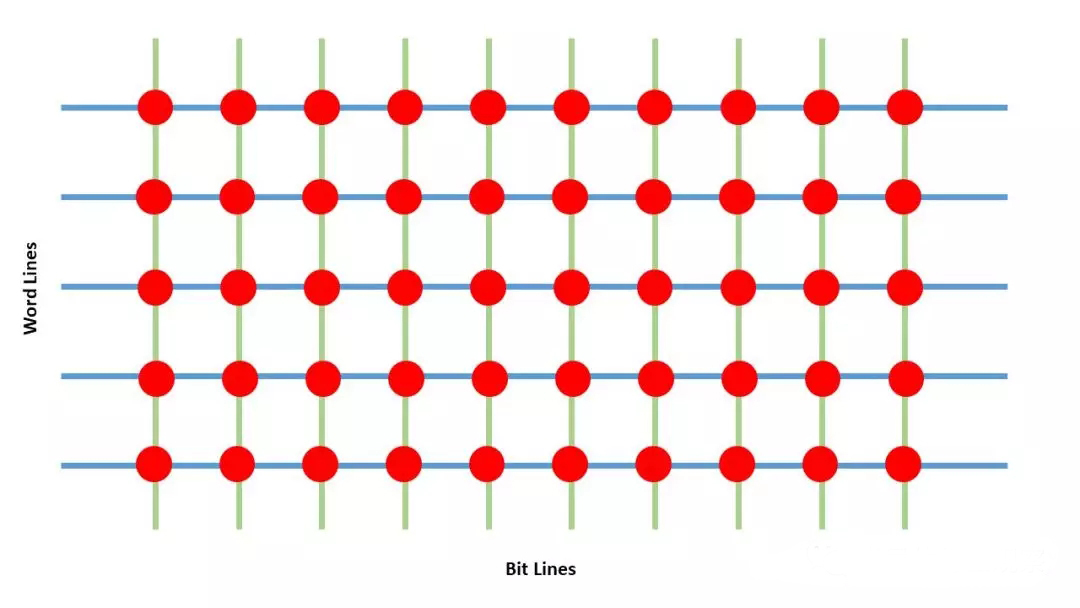

第一个是电阻式RAM（ReRAM）阵列，下图是其单一的俯视图。每个位单元由字线和位线的交叉点暗示（此图已经过简化，未显示选择器），字线提供电流以选择要读取或写入哪一行位。位线读取该字线上的位，或者它允许施加到位线的电流对该位进行编程。

位能够处于高阻态或低阻态，这里使用红色暗示高电阻状态，绿色暗示低电阻状态，在这些状态下，要么电流终场流动，要么允许电流通过。

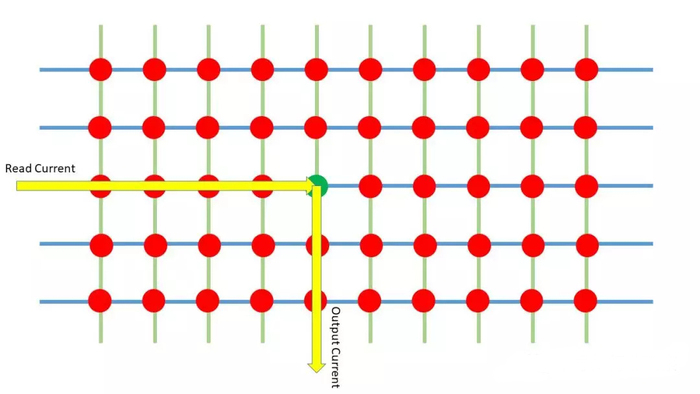

如下图所示，我们此刻如果没有选择器。若是一个地位于低电阻状态，且其字线（蓝色）通电（激活），则电流从字线通过位线（绿色）流向绿色单元。没有其它位线接管电流，由于它们的所有位单元都处于高阻态（红色）。

若是激活任何其他字线，则没有电流流入任何位线，由于所有其它单元都是红色，这意味着它们处于高电阻状态。

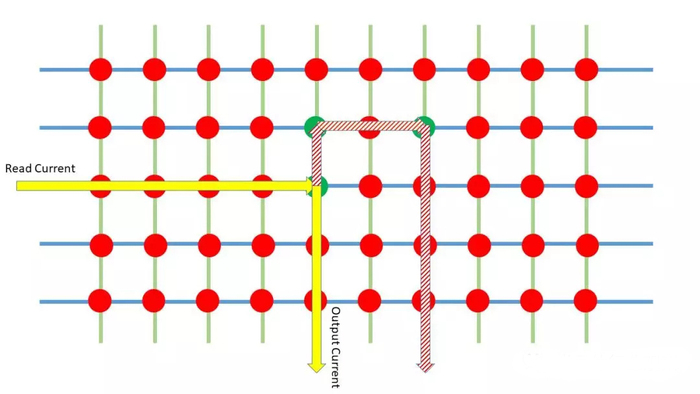

但是，当其它位处于低电阻状态时，会出现问题。具体如下图所示。

沿着位线向下贱动的输出电流也能够沿着位线向上流动四处于低电阻状态的另一个单元，如图中的条纹箭头暗示。该低电阻位允许电流向后流到另一个字线，并且该字线上的任何位都能够将该谬误电流疏导到其自己的位线上。

设想一下，该图拥有1,024 x 1,024阵列的位，并且这些位被随机编程为50/50混合的低电阻和高电阻状态。在不使每一个位线输出电流的情况下，任何字线都不成能通电！

选择器的作用就是要确保不会产生以上情况。二极管能够与位单元串联，以预防反向电流流到其它字线上。在一些新兴存储技术中，二极管能够放在位单元的正下方，使它底子不占用空间（在Crossbar公司的设计中，选择器现实上是位单元存储机造的一个职能，有关的白皮书中对此进行了详尽的诠释）。

然而，大无数存储器不能使用二极管作为选择器，由于电流必须双向通过单元。这鄙人文有具体注明。目前，业界仍在进行大量的钻研工作，以开发优良的双向选择器，其在低电压下阐发得像二极管，在较高电压下阐发为电阻器。但在大无数情况下，使用晶体管要容易得多，如上面三端选择器道理图所示。

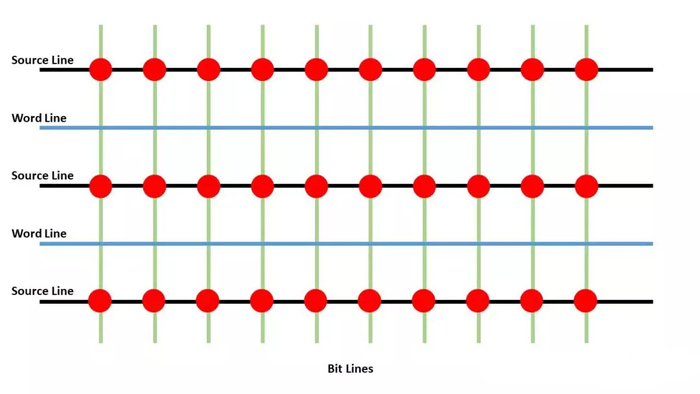

但是，晶体管选择器必要大量空间，由于字线和源线必须跨阵列运行。通过下图能够粗略地相识一下它的工作道理。

由于每条字线都有一条源线相随，因而，与双端配置一样，半字线将适合给定区域。这使得存储器成本约莫是双终端选择器的两倍。

从事新兴存储技术的开发人员会对可能通过二极管进行选择的技术感应极度兴奋，这是一种能够减幼尺寸和成本的步骤，由于芯片的成本与其面积成正比。不幸的是，大无数新兴存储技术必要正向电流写入和反向电流擦除，因而单一的二极管将无法工作。业界在开发双向选择器，但另一个问题会故障它们，是什么呢？下文会会商到。

PCM似乎在这方面拥有优势。正如将鄙人文诠释的那样，PCM编程并用正向电流擦除，因而只必要一个单一的二极管作为PCM单元的选择器。英特尔Fellow Al Fazio是3D XPoint 存储技术的教父，他在3D XPoint颁布前两年宣传了这一概想。然而，这似乎还不够，必要更多的器材。

选择器很难做到绝对正确。当3D XPoint于2015年初次推出时，Micron的Scott deBoer暗示，您能够用险些任何资料造作ReRAM的位单元，但选择器却是个辣手问题。

那么双向选择器有什么用呢？若是选择器的“开”与“关”电阻的比率为100：1，并且有100条通往位线的潜行蹊径，那么来自100条潜行蹊径的电流将蹬宗来自合法蹊径的电流。在大型阵列中，这险些注定会产生。选择器必须拥有更好的执行能力。然而，在大无数情况下，晶体管提供更好的开/关比，并且允许双向电流通过，因而它就成为了必要的“恶魔”。

所有这些都是为了诠释选择器对存储器阵列面积有显着影响，且阵列的成本与其面积成正比。因而，与必须使用三端选择器的存储器相比，能够使器拥有双端选择器的存储器，这样更有机遇与现有成熟的存储器竞争。

MRAM/ReRAM/PCM/XPoint/FRAM谁主沉��？

PCM：也称为PRAM，相变存储器技术基于在正�；肪澄露认挛薅ㄐ位蚪峋У淖柿�。晶态拥有低电阻，非晶态拥有高电阻。

在化学和物理学中，任何无定形的物质都被称为液态或气态。固态，液态和气态也称为“相位”。相变存储器的名称源于位单元在晶相和非晶相之间切换的了局。


自20世纪60年代起头钻研以来，PCM 于2006年初次出货。该技术通�；诹蚴艋锊ＡВ╟halcogenide glasses），英特尔/美光结合开发的3D XPOINT内存就是基于PCM的。PCM的最大优势是：它能够使用单一的2端二极管，而不是双向器件进行选择，由于在设置、复位或读取位时电流的运行方向一样。

MRAM：磁性RAM基于巨磁阻（GMR），其自20世纪90年代初以来一向用于HDD纪录头。当多层GMR堆叠的某些层在一样方向上被磁化时，另一层将阐发为低电阻。当它们以相反方向磁化时，层的电阻会很高。这种磁化能够通过导线周围的�。═oggle Mode MRAM）产生，也能够通过使正向或反向电流通过位单元（Spin-Tunnel Torque或STT MRAM）来实现。目前，这两种产品都有出货。

MRAM已经获得了大量投资，这产生了很多STT MRAM变体，蕴含垂直STT、过程自旋扭矩、旋转轨路扭矩（SOT）等。只管迄今为止所有设备都使用了三端选择器，但最近的钻研批注，将来几年可能会使用双端选择器。

ReRAM：电阻式RAM有很多名称，ReRAM、RRAM和Memristor是最常见的。ReRAM最宽泛的界说蕴含使用电阻存储元件的任何存储器; 蕴含PCM和MRAM。为了将它们分辨隔来，这里的ReRAM是任何非PCM或MRAM的、基于电阻的存储技术。


大无数ReRAM中的位设置/复位机造涉及金属丝或氧空位的产生和解除：原子现实上在器件内移动。这天然会导致磨损，但钻研人员以为这种磨损能够大大低于NAND闪存。该过程使用正向和反向电流，这有时使得三端子选择器比双端子选择器更容易使用。但是，某些ReRAM能够与双端选择器共同使用，某些变体甚至能够在位单元内执行选择。这使得它们在单层中使用时是经济的，并且允许它们在多层中机关以进一步降低成本。

固然大无数ReRAM使用新资料，但一些公司已经开发出能够使用已经用于大批量芯片出产的成熟资料造作。目前，某些ReRAM已经批量出货。

FRAM：铁电存储器，FRAM或FeRAM，但它并不使用铁，这项技术之所以这样定名，是由于它的机造与铁被磁化和去磁时的机造极度类似。在一个方向上的电流将使FRAM单元内的原子转移到分子的一端，反向电流将它们转移到另一端。

FRAM通常不是电阻存储器。今天出产的FRAM使用粉碎性读取机造，其向单元施加写入电压。若是电流流动，则意味着原子从单元的一端移动到另一端，并且单元处于擦除状态。若是没有电流流动，则原子已经在电池的那一端。若是读取操作导致原子移动，则在读取单元格之后必须将该原子复原到原始地位。


最近的钻研发现，FRAM能够使用氧化铪造成，氧化铪是一种宽泛利用于半导体工厂的资料。这是FRAM区别于其他新兴存储技术的决定性优势。目前的FRAM使用三端选择器，这对其承载能力有肯定限度。

其他技术：NRAM由碳纳米管，石墨烯存储器，导电电子RAM（CeRAM）和上述技术的变体造成，如聚合物铁电体，铁电隧路结（FTJ），铁电FET（FeFET），界面PCM（iPCM，也称为Superlattice PCM或TRAM），磁电RAM（MeRAM），Racetrack Memory等等。

综上，当DRAM和NAND闪存无法持续降低成本时，所有新技术城市抢夺下一代存储市场职位，但在此之前必须克服诸多技术和利用阻碍。

新存储资料钻研

新兴存储器的研发，必须进行大量的测试，以正确钻研这些新技术和资料的机能。若是使用一批300mm晶圆进行单次测试，出格是若是不能在该晶圆上运行其它测试的话，成本会大幅增长。

另一个很大的难题是大无数存储器造作商在极度高效和大批量的晶圆厂运行晶圆，要中断出产过程以注入一批测试晶圆是危险和浪费的。大无数晶圆厂治理人员都不愿扭转流程来接受尝试。

那么，能够采取哪些措施来改善这种情况呢？

Intermolecular, Inc. (IMI)公司有一个解决规划，他们已经成立了一个幼晶圆厂，允许单个晶圆以逾越单个晶圆变动的参数进行处置。以这种方式，一个晶圆能够同时进行36个或更多个分歧的尝试。这显然比在36片晶圆上进行尝试更为经济。

该公司称自己为研颁发包公司。

一些读者可能已经猜到：这将必要特殊的工具。尺度晶圆处置工具旨在为半导体晶圆的整个表表提供绝对一致的处置了局，IMI批改了行业尺度工具，允许钻研人员在晶圆上的分歧区域以受控方式扭转参数。这不仅大大降低了尝试成本，还加快了工艺，将其缩短到尺度半导体加工设施所需功夫的一幼部门。IMI宣称这种步骤能够加快筛查10~100次。

如上图所示，晶片被分成若干个“黑点”。凭据尝试之前的决定，每个黑点的造程都与晶圆上的任何其他黑点略有分歧，允许在统一晶圆上表征很多变量。下图所示为这种特点的样本图。


在新兴存储技术中，大无数位单元构建在两个金属互连层之间，这两个金属互连层在出产过程中很晚才形成。这意味着客户能够使用自己的工具来处置晶圆上的所有通例CMOS逻辑层，而后将其发送给IMI，以沉积最终金属层和这些金属层之间的位层。

IMI公司暗示，他们在表征的一些资料是MRAM，FRAM，无电容DRAM，FTJ（铁电隧路结），相变存储器（PCM），硫属化物，TRAM（拓扑开关RAM），界面相变存储器（iPCM），有关电子RAM（CeRAM）和ReRAM。

IMI还在致力于其他非存储器项主张钻研，蕴含量子推算器件，尺度HKMG逻辑（高k金属栅极），光伏和LED，甚至窗玻璃涂层（coatings for window glass）。

该公司官员暗示，IMI已经进行了1,800屡次尝试，并对225种新资料进行了分类。

位于圣何塞的IMI是依然存在于硅谷的极少数晶圆厂之一，另表还有利用资料的Maydan技术中心，Thinfilm工厂和Lam Research的培训工厂。Apple于2015年从Maxim Integrated采办了一个齐全式调试（fully-tooled）工厂，但不能确定它是否仍在使用。

结语

本文介绍了诸多新兴存储技术，以及这些技术对于利用和市场的价值，还沉点探求了它们的位选择器，此表，还举例说了然新存储资料及批量出产情况。但这些并不是全数。之后的文章，我们还将探求这些新兴存储技术对于工艺和出产设备提出的要求和挑战，并将具体介绍新兴的存储器企业，还会对将来市场做出预测。敬请等待。
